FSO 15 Fotobunka s odrazkou, 24V, do 15m

Fotobunka s odrazkou, 24V, do 15m



Číslo produktu: 65
naša cena bez DPH: 95 EUR
naša cena s DPH (20 %):
114 EUR

do košíka:
  ks

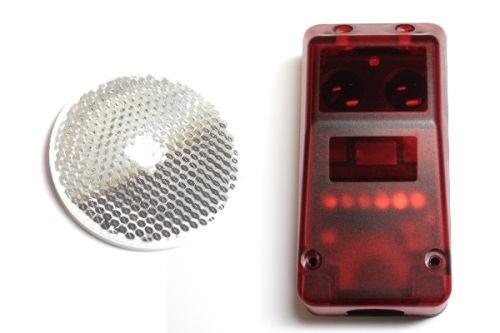

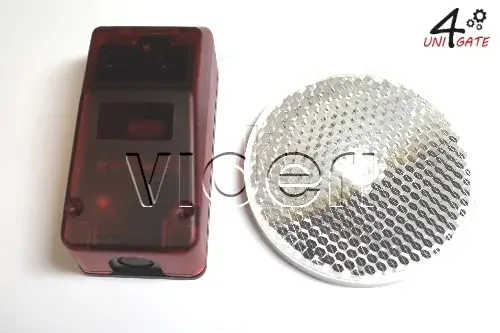

Fotobunka s odrazkou 24V, externá, do 15m. Jednoduché zapojenie. Prednosťou tohto systému je prijímač a vysielač v jednotnom systéme a kotvenie odrazky na druhej strane prejazdu bez nutnosti kabeláže.


Technické dáta:

Prevádzkové napätie: 10 – 40 VDC, 24 VAC, + - 25%

Účinnosť: menej ako 100 ms po zapojení

Bežná spotreba: max. 30 mA/24V

Typ svetla: červené, 680nm pulzné, polarizované

Uhol vyžarovania: ca 1,5°

Výstup: relé, spínací kontakt

Spínacia frekvencia: min. 1mA/ min. 5VDC, max. 0,3A/ 100 VAC, max. 0,5A/ 48VDC (odporové zaťaženie)

Doba odozvy: menej ako 10ms od prerušenia svetelného lúča

Oneskorenie relé: keď pominie prerušenie lúča, relé ma oneskorenie 100ms  pred  obnovením snímania

Typ závory: citlivá na jas, relé je zapnuté, keď je svetelný lúč neprerušený

Dosah: RD82 SW4   0,5 – 12m, R100/100    0,5 – 15m, R30/60         0,5 – 8m

Indikácie: dvojitá LED – dióda červená/zelená

Lúč prerušený: svieti červená

Lúč neprerušený, kritický stav: Bliká červená 4HZ

Lúč neprerušený, vysoká funkčná rezerva: Svieti zelená

Prídavné funkcie: Skúšobní výstup (keď je na svorke 1 0V, vysielač vypne)

Typ spojenia: skrutkové svorky max. 1,5 mm²

Materiály: spodná časť – ABS-GF15%, Horná časť – PMMA, červená

Stupeň krytia: IP67, podľa EN60529

Prevádzková teplota: -25°až 60°C

Skladovacia teplota: -35°až 80°C

Hmotnosť: cca 0,2kg

Rozmery: 86 x 44 x 39 mm (d x š x v)







1. testovací vstup............................štandardne nezapojené

2. napájanie – 0Vddc......................napájanie

3. napájanie 10-40 Vdc...................napájanie

4. spínací kontakt............................štandardne nezapojené

5. rozpínací kontakt........................kontakt foto

6. com..............................................kontakt foto





Rozdelenie svoriek

Svetelné závory vypínajú vysielač v testovacom režime, ak je na svorke 1 GND. Z bezpečnostných dôvodov sú závory v režime fázovania na svetlo, takže pokiaľ nie je prerušený svetelný lúč, relé je zapnuté.













Nastavenie

Svetelné závory sú nastavované po inštalácii troma skrutkami.

Dôležitá poznámka:

Najprv otočte všetky tri skrutky na jeden závit (max. dĺžka skrutiek – tri závity) a potom     nastavte jemne závoru tak, aby ste dosiahli požadovanú polohu a dotiahnite. Fotozávory sú optimálne nastavené, pokiaľ indikačná LED – dióda svieti na zeleno bez prerušenia.
