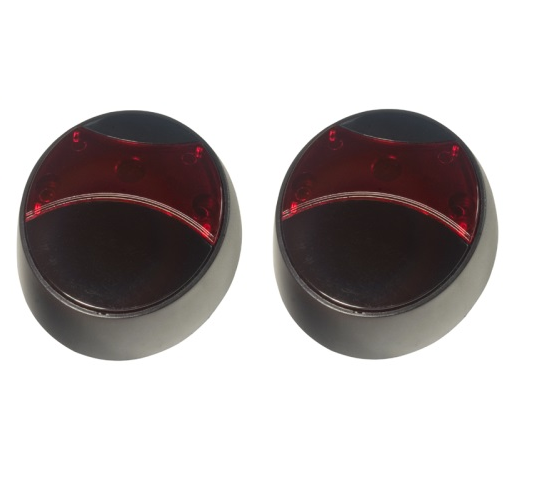

RS 15 Fotobunky 12/24V, externé, do 15m

12/24V, externý, do 15m. Jednoduché zapojenie. Prednosťou tohto systému je jednoduché riešenie, oválny rozmer a predovšetkým cena.

Technická charakteristika modelu RS15

MAX. DOSAH:               15 m

NAPÁJANIE:                  12 Vdc / 24 Va.c

PRACOVNÁ TEPLOTA: -15 / + 60°C

ROZMERY:                    65 x 81 x 29 mm

SYNCHRONIZÁCIA:       ÁNO

ZAPOJENIE:                   1 – 3 rozpínacie / 2 – 3 spínacie

Zapojenie fotobuniek

Prívody el. vedenia pri montáži musia byť zhodné s platnými normami.

Údržba

Fotobunky nevyžadujú časovo náročnú, opakujúcu údržbu. Je vhodné vykonať kontrolný a údržbový zásah min. do 6 mesiacov a v prípade znečistenia čelá fotobuniek očistiť, aby bola zaručená ich správna funkcia.

Montáž fotobuniek

Pred začatím montážnych prác vykonajte kontrolu vstupov v mieste montáže.

A) Výška vývodov pre vysielač a prijímač musia byť na oboch stranách rovnaké a vedenie samostatné len pre toto zariadenie.

B) Fotobunky tvoria dva kusy (prijímač a vysielač), tieto musia byť zabudované v zhodnej výške od zeme. Sú určené len pre

Privátne použitie medzi 40 až 50 cm od zeme voči samotnému prejazdu.

C) Lúč vysielaný vysielačom má tvar kužeľa. V prípade inštalácie blízko proti sebe, hrozí skríženiu lúču medzi vysielačom a

prijímačom. Fotobunky RS 15 chráni priestor do celkovej dĺžky 15m a vykryje prekážku nachádzajúcu sa v optickom

medzipriestore medzi prijímačom a vysielačom.

D) Vysielač a prijímač má integrovanú optiku priamo na infradióde.

E) Vstupný otvor pre pripojenie musí byť vždy dole pre prípadný odvod kondenzácie. Fotobunka nie je vhodná do výbušného

a prašného prostredia!

F) Uistite sa, že miesto pre fotobunky je min. 10cm od prechodiek či iných rušivých elementov.

G) Montáž druhého páru inštalujte opačne (1.-prijímač x vysielač, 2.-vysielač x prijímač).

H) Doporučuje sa umiestniť prijímač tak, aby nebol priamo ovplyvnený slnečnými lúčmi.

I)  Fotobunky môžu inštalovať iba osoby s príslušnou elektrotechnickou kvalifikáciou.

TYP PRÍVODOV

Prijímač – prívod 4 x 1 mm²

Vysielač – prívod 2 x 1 mm²

POZOR: Na nákrese je zobrazené zhodné zapojenie s napájaním 12 Vdc a 24Vac

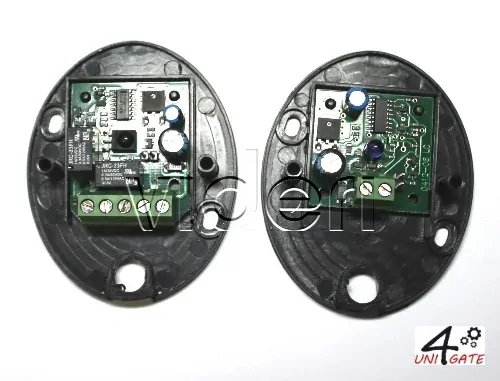

Vysielač   – zapojenie svorkovníc (zľava doprava)

Svorkovnice 1 +12Vdc/24Vac

Svorkovnice 2   - 12Vdc/24Vac

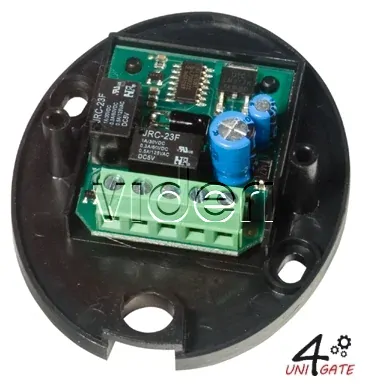

Prijímač – zapojenie svorkovníc (zľava doprava)

Svorkovnice 1 2NC (rozpínací  kontakt)

Svorkovnice 2 NO (spínací kontakt)

Svorkovnice 3 COM – common - spoločný

Svorkovnice 4 +12Vdc/24Vac

Svorkovnice 5  - 12Vdc/24Vac

Červená LED na prijímači signalizuje správnu funkciu fotobuniek. Šošovku vysielača možno pri montáži popr. Mierne nakloniť vpravo či vľavo podľa potreby. Keď červená LED svieti, prijímač s vysielačom pracujú správne. Vyskúšajte niekoľkokrát správny chod fotobuniek.
