Úvod » Pohony krídlových brán » Priamočiare » Samotné pohony » KIM 24 Pohon krídlových brán, 24V, do 2m, 200 kg

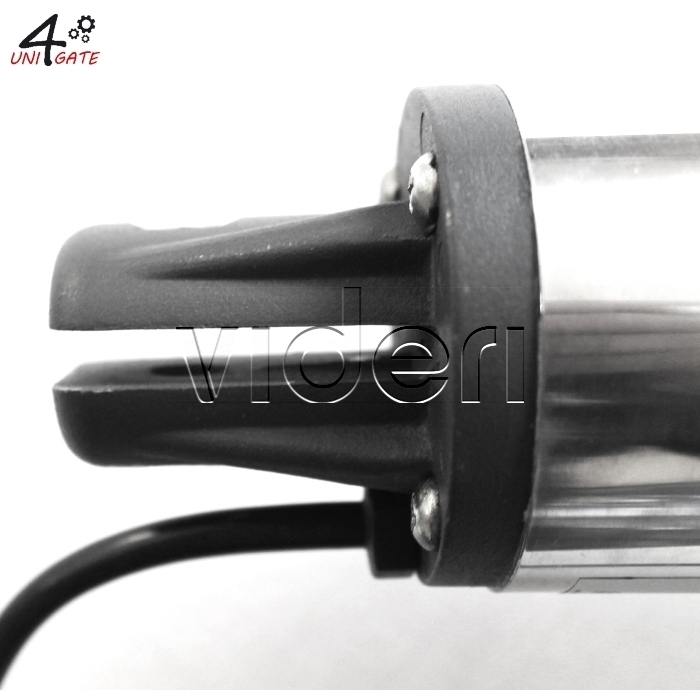

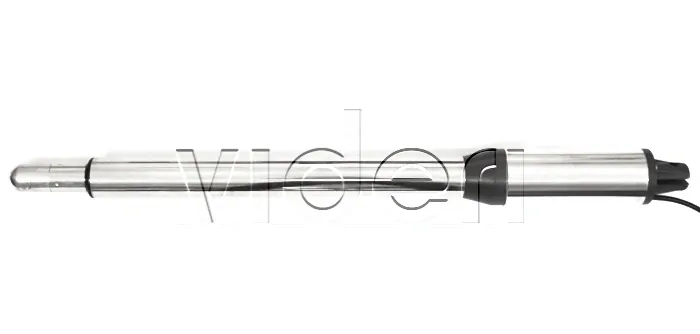

Privátny pohon krídlových brán KIM 24 je jeden z najkompaktnejších pohonov krídlových brán . Hlavnou výhodou sú krátke montážne rozmery a pohon je tak možné inštalovať na malé a úzke stĺpiky a tiež napr . na stredové stĺpiky medzi bránou a bránkou . Doležitý je tiež bezpochyby nerezový design pohonu, ktorý je skompletizovaný do prakticky úzkeho a pôsobivého tela. Pohon sa skladá z dvoch chrómovaných škrupín, 24V motorku a nerezovej piestnice so skrutkovicou . Použitý materiál sa vyznačuje ľahkosťou a pevnosťou . Skrutkovica je vyrobená z valcovanej ocele so závitom s jemným stúpaním. Pohon je vhodný na ďalšie rôzne aplikácie nielen v oblasti automatizácie vjazdových systémov.
VÝHODY:
- 24V pohon s úzkým telom a krátkym uchytením voči stĺpiku
- jedinečný design
Tieto pohony krídlových brán priamočiare KIM 24 sú výnimočné svojim úzkym telom a tým pádom aj krátkym uchytením voči stĺpiku, kedy nasleduje napr. Vstupná bránka či kolmá stena. Výhody sú predovšetkým v rýchlosti, jednoduchom priamočiarom chode, veľmi úzkej konštrukci, tichej a bezproblémovej prevádzke. Telo pohonu je celohliníkové s robustnou nerezovou piestnicou, v ktorej je skrytá špirála, všetky prevody sú oceľové. Tento pohon je vhodný nielen k automatizácii brán a vrát predovšetkým privátneho využitia, ale aj k iným využitiam.
Detaily nastavenia a zapojenie viď. montážny návod na stiahnutie vo formáte .pdf. (pre RJ 24 návod na stiahnutie v záložke riadiacej elektroniky, pre RS 11 v záložke bezpečnostné prvky a tak pod.)......
VÝHODY:
- 24V pohon s úzkým telom a krátkym uchytením voči stĺpiku
- jedinečný design
Tieto pohony krídlových brán priamočiare KIM 24 sú výnimočné svojim úzkym telom a tým pádom aj krátkym uchytením voči stĺpiku, kedy nasleduje napr. Vstupná bránka či kolmá stena. Výhody sú predovšetkým v rýchlosti, jednoduchom priamočiarom chode, veľmi úzkej konštrukci, tichej a bezproblémovej prevádzke. Telo pohonu je celohliníkové s robustnou nerezovou piestnicou, v ktorej je skrytá špirála, všetky prevody sú oceľové. Tento pohon je vhodný nielen k automatizácii brán a vrát predovšetkým privátneho využitia, ale aj k iným využitiam.
Detaily nastavenia a zapojenie viď. montážny návod na stiahnutie vo formáte .pdf. (pre RJ 24 návod na stiahnutie v záložke riadiacej elektroniky, pre RS 11 v záložke bezpečnostné prvky a tak pod.)......
Elektromechanický pohon pre krídlové brány vhodný pre úzke stĺpiky
- Prevádzkové napätie 24V
- Max. hmotnosť krídla 200kg s vetrom priepustnou výplňou
- Samosvorné vreteno
- Prevádzkové zaťaženie cca 30% pracovného času

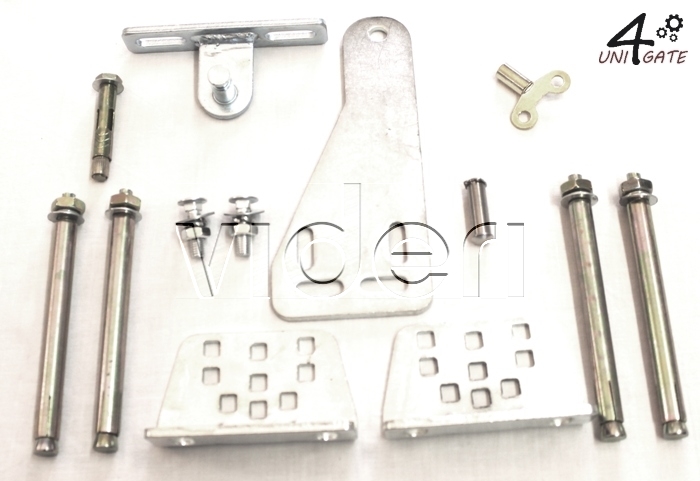

- Praktická a rýchla montáž
- Vhodný pre úzke stĺpiky s minimálnymi kotviacimi vzdialenosťami od pántu
Prehľad dodávaných modelov:
Typ |
Napájanie |
Napájanie pohonu |
Príkon |
RPM |
Rýchlosť otvorenia |
Max zdvih |
Max šírka |
Blokovanie zat. stavu |
Kim 24 |
230V+/-10% 50Hz |
24 Vdc |
40W |
250 |
18sec. 90° |
300mm |
2m |
Áno |
* Pri použití pohonu KIM 24 jednoducho a rýchlo zautomatizujete nové aj existujúce jednokrídlové brány do 2m, a dvojkrídlové brány s prejazdom do cca 4m. Možnosť tolerancie u vetrom priepustných výplní brány pri 200kg je do 2m a pri váhe pod 100kg až do 2,5m dĺžky jedného krídla.
* Štandardné otváranie je do vnútra, ale je možnosť otvárať bránu aj smerom von viď.
* Telo pohonu je riešené zadnou časťou s prevodovkou a prednej časti, z ktorej sa vysúva samosvorné oceľové vreteno v nerezovej piestnici
* Pohon je vďaka samosvornému vretenu blokovaný pri zastavení v akejkoľvek polohe.
* Pri dodržaní odporúčanej dĺžky krídla nie je nutné inštalovať elektrozámok.

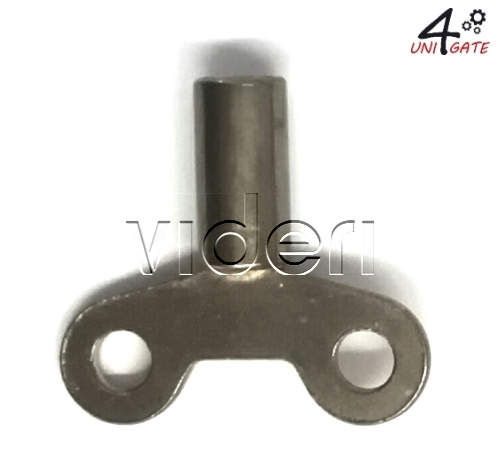

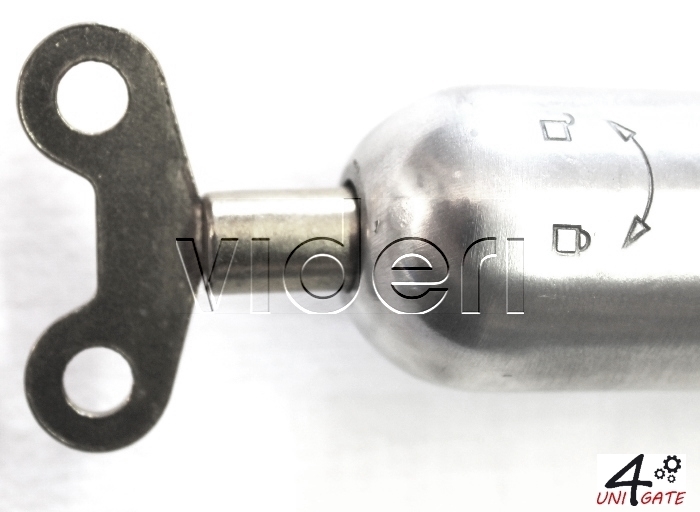

* Núdzové otvorenie v prípade výpadku prúdu je umožnené odblokovacím kľúčom pre uvoľnenie predného úchytu, kedy potom pohon z neho vyberiete.
