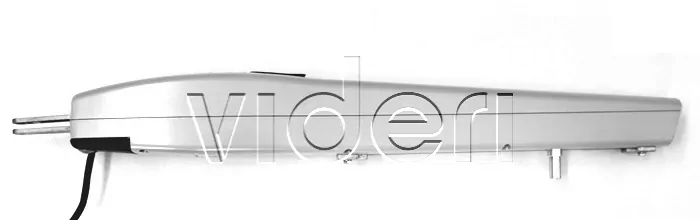

WIN 230 Pohon krídlových brán, 230V, do 3m, 300kg

Pohon krídlových brán, 230V, do 3m, 300kg, koncové vstavané dorazy pre polohu O/Z bez koncových spínačov, kábel 1m, montážne prísušenstvo



Číslo produktu: 327
naša cena bez DPH: 146 EUR
naša cena s DPH (20 %):
175 EUR

do košíka:
  ks

WIN je elektromechanický typ pohonu krídlových brán so základným prevedením otvorenej skrutkovice a s nastaviteľnými koncovými dorazmi. Je vhodný pre stredne ťažké, jednoducho riešené otočné brány pre bežné privátne použitie. Charakteristickými znakmi tohto systému je masívne celohliníkové telo s priamočiarou prevodovkou. Masívne vyhotovenie pohonu vr . skrutkovice, po ktorej sa pohybuje nosný jazdec zaručuje jednoduchý prenos sily na pevnú konštrukciu. Vďaka samosvornému mechanizmu, ktorý blokuje bránu v zatvorenej polohe, nie je potrebné pri štandardných dĺžok krídel inštalovať dodatočný elektrozámok .

Pohon krídlových brán, 230V, do 3m, 300kg, koncové vstavané dorazy pre polohu otvorené i zatvorené bez koncových spínačov, kábel 1m, montážne príslušenstvo. Masívne celohliníkové telo.



Prehľad dodávaných modelov:

Typ

Napájanie

Výkon

Kondenzátor

Max.sila

Rýchlosť

otvorenia o 90°

Krytie

Max šírka

krídla

Blokovanie zatvoreného stavu

WIN 230

230V+/-10%

50Hz

220W

6 μF

2500N

24 sec.

IP44

3m

Áno

Montážny postup:


Východiskovým bodom pre úspešnú montáž a bezporuchovú prevádzku pohonu je os (pántu  obr.1 bod X) otáčania brány, od ktorého sa meria umiestnenie zadného montážneho úchytu pohonu  a predného montážneho úchytu pohonu.

Rozmery sú uvedené v tabuľke č.1.

Tabuľka 1                                        Rozmery sú uvedené v mm



WIN 230

Uhol otvorenia

90°

120°

A

140

140

B

140

100

C

90 max.

50 max.

D

755

755

Max. šírka krídla

3 m

2,5 m



Rozmer A + B je nutné merať vždy od osy pántu brány viď Obr. 1

Montážne body

Po stanovení bodu otáčania pohonu (podľa tabuľky) upevnite v určenej pozícii zadný úchyt. Rozkreslite si osy zadného a predného úchytu a zvoľte vhodné miesto pre uchytenie pohonu viď. Obr.2.

Pre zvýšenie pevnosti úchytov  odporúčame vystužiť vzperou umiestnenou tak, aby pôsobila v smere tlaku a ťahu pohonu. Úchyty ktoré sú súčasťou dodávky je nutné upraviť podľa potreby na mieste montáže.
Majte na mysli, že os zadného úchytu je o 70mm vyššie, ako pozície predného úchytu. Vzhľadom k výške snehovej pokrývky v zimnom období neinštalujte pohon do najnižších pozícií krídla.

Obr.2

Pri montáži pohonu na väčší stĺpik  je pre dodržanie montážnych rozmerov nutné v stĺpiku urobiť kapsu alebo zvoliť vhodnejší typ motoru.





Montáž predného úchytu pohonu:

* Po dokončení montáže zadného úchytu namontujte pohon pomocou priložených komponentov

* Stranu pohonu s motorom nasuňte na zadný úchyt motora, do otvoru zasuňte skrutku vrátane podložie a nakoniec zaistite matkou.

* Rovnaký postup použite aj pre upevnenie prednej časti pohonu. Držiaky musia byť nainštalované pevne, vhodným kotviacim materiálom.

* Pohon odblokujte a zasuňte jazdce na úchyty k bráne. Pootvorte bránu a pomocou zámočníckej svorky pripevnite predný úchyt, na krídlo brány podľa rozmeru, viď tabuľka.

* Skontrolujte pohyb pohonu, či nevadí prekážka v pohybe, ďalej potom či sú montážne rozmery v poriadku a pripevnite predný úchyt pohonu natrvalo.

* Vyskúšajte pohyb krídla s odblokovaným pohonom v celej dráhe pohybu krídla (pohybujte pomaly). Pohony (úchyty)

namontujte vodorovne.



Dôležité upozornenie!!!

Brána musí mať vždy doraz v zatvorenom stave, aby piest nedosiahol svoj maximálny výsuv!

Pri montáži na drevené a tenkostenné materiály je nutné podložiť úchytmi oceľovou pásovinou.


V prípade nedodržania rozmerov pre uchytenie pohonov sa brána bude pohybovať trhavo a pohon bude preťažovaný. Tento stav povedie k poruche pohonu a nemožno na toto uplatniť záruku!

Núdzové odblokovanie v prípade výpadku prúdu



Zámok núdzového odblokovania je skrytý pod vyklápacím viečkom na hornej strane tela pohonu. Po odklopení viečka odblokovacím imbusovým kľúčom

otočte o 180 ° (cca ½ otáčky) v smere hodinových ručičiek (pozri obrázok 3). Nevyvíjajte nadmernú silu!



Obr.3

Teraz môžete bránou pohybovať ručne (rovnakou rýchlosťou ako pri normálnej prevádzke). Pre obnovenie motorovej prevádzky otáčajte odblokovacím kľúčom proti smeru pohybu hodinových ručičiek na doraz. Potom posuňte bránou tak, aby spojka vretena počuteľne zapadla.

Zapojenie:

Zapojenie pohonu vykonajte podľa montážneho návodu riadiacej jednotky. Zo spodnej strany pohonu je vyvedený štyroch žilových kábel s dĺžkou cca. 0,5m. Tento kábel je pre zapojenie farebne rozlíšený:

- modrý              – N – (nula)

- čierny               – F – (fáza pre smer otvoriť)

- hnedý               – F – (fáza pre smer zatvoriť)

- žlto-zelený       -  Z – (uzemnenie)

Kondenzátor je vstavaný v pohone / nezapojuje sa prídavný!!!



Konštrukčné rozmery WIN

Rozmery sú uvedené v mm.

Obr.4

Káblové rozvody pre montáž WIN

1. Anténa diaľkového ovládania (doplňuje sa len v prípade zlého rádiového signálu)

2. Riadiaca elektronika (do nej hlavný prívod / z nej všetky káble)

3. Elektrozámok (doplňuje sa len v prípade širších krídel)

4. Kľúčový spínač (doplnok SYKFY 2x1mm)

5. Pohony WIN 230 (CYKY 4x1,5mm)

6. Hlavný prívod s istením (CYKY 3x1,5mm)

7. Maják (CYKY 3x1,5mm)

8. Rozvodná krabica pre zapojenie pohonu

9. Prijímač bezpečnostnej fotobunky (SYFKY 4x1mm apod.)

10. Vysielač bezpečnostnej fotobunky (SYFKY 4x1mm a pod.)



Obr.5
